Caracteristicas
- Capacidad de carga radial de 50,000 222 lbf (XNUMX kN)
- Capacidad de carga lateral de 25,000 111 lbf (XNUMX kN)
- Mide 3 fuerzas y 3 momentos
- Mide las aceleraciones X y Z
- Mide las cargas combinadas para un juego de ruedas dobles o un neumático único
- Se adapta a ruedas de 19.5 pulgadas y más grandes
- Ambientalmente protegido
- Temperatura compensada
- Construcción robusta de acero inoxidable
Descripción

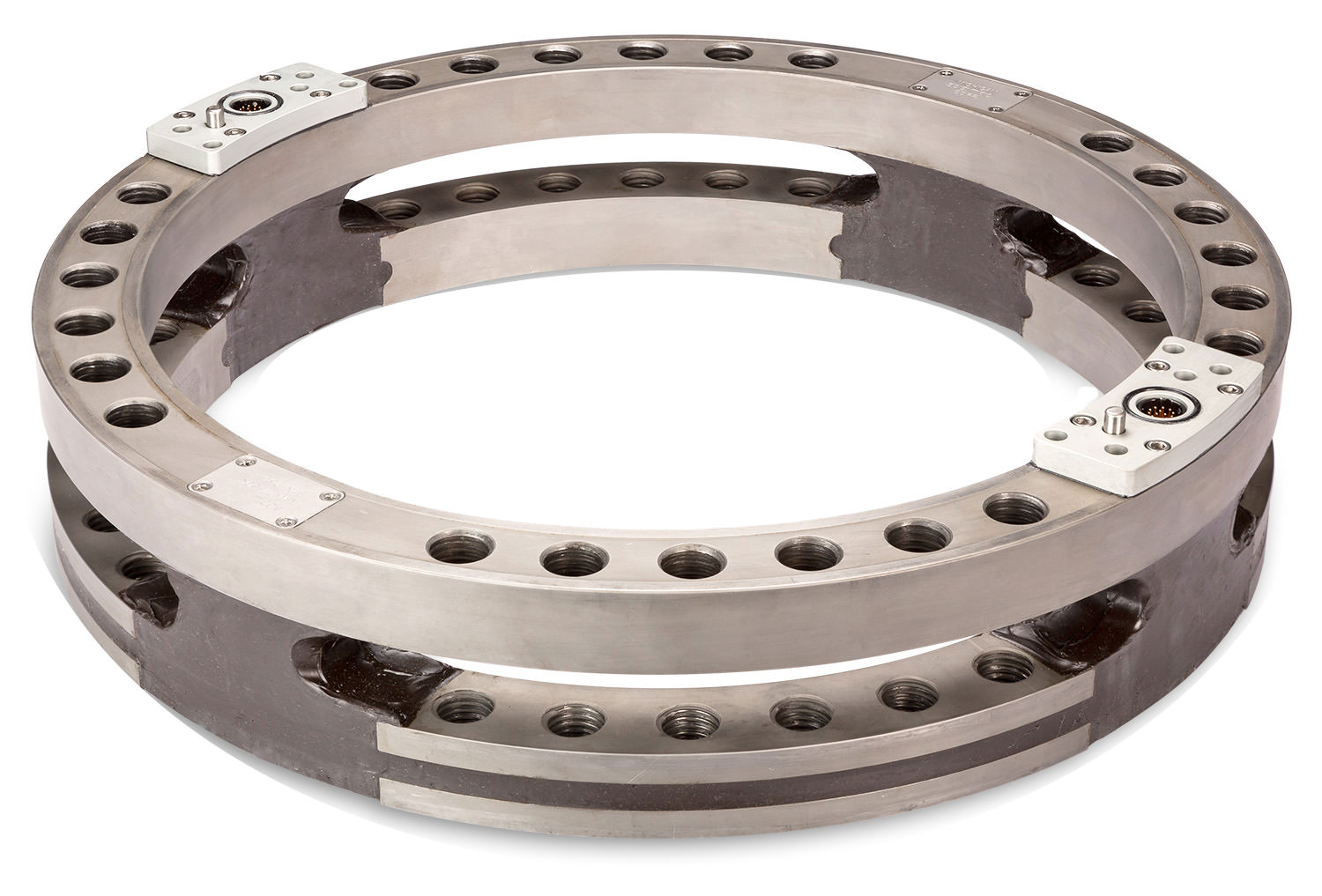

El transductor de fuerza de las ruedas (WFT) LW-2T-50K es capaz de medir todas las fuerzas y momentos de las ruedas en camiones de clase 8. Proporciona señales de salida independientes para fuerzas verticales, laterales y longitudinales, así como momentos de inclinación, dirección y torsión. Completamente resistente a la intemperie, es ideal para mediciones dentro y fuera de la carretera en todas las condiciones climáticas. También se puede utilizar para monitorear y controlar pruebas de laboratorio. Un sensor mide las cargas combinadas para un juego de ruedas dobles o un neumático único.
Cuando se utiliza un anillo colector externo, el paquete del amplificador se monta fácilmente en el transductor. Amplifica y digitaliza las señales del transductor antes de que pasen por el anillo colector. Los conjuntos de anillos colectores de Michigan Scientific son conocidos en todo el mundo por su calidad de señal y su diseño robusto.
La caja de interfaz de usuario CT3 realiza transformación de coordenadas y corrección de diafonía en tiempo real y proporciona salidas de señal CAN FD, CAN2.0 y Ethernet. Las salidas de señal analógica y EtherCAT también están disponibles con módulos opcionales. Una página web integrada a la que se accede a través de USB permite al usuario configurar fácilmente el sistema WFT. Una pantalla frontal indica información importante y proporciona instrucciones al usuario.
Documentos
Hoja de datos de LW-2T-50K
Folleto de transductores de fuerza de las ruedas (WFT)
CAD LW-2T-50K
Aplicaciones
