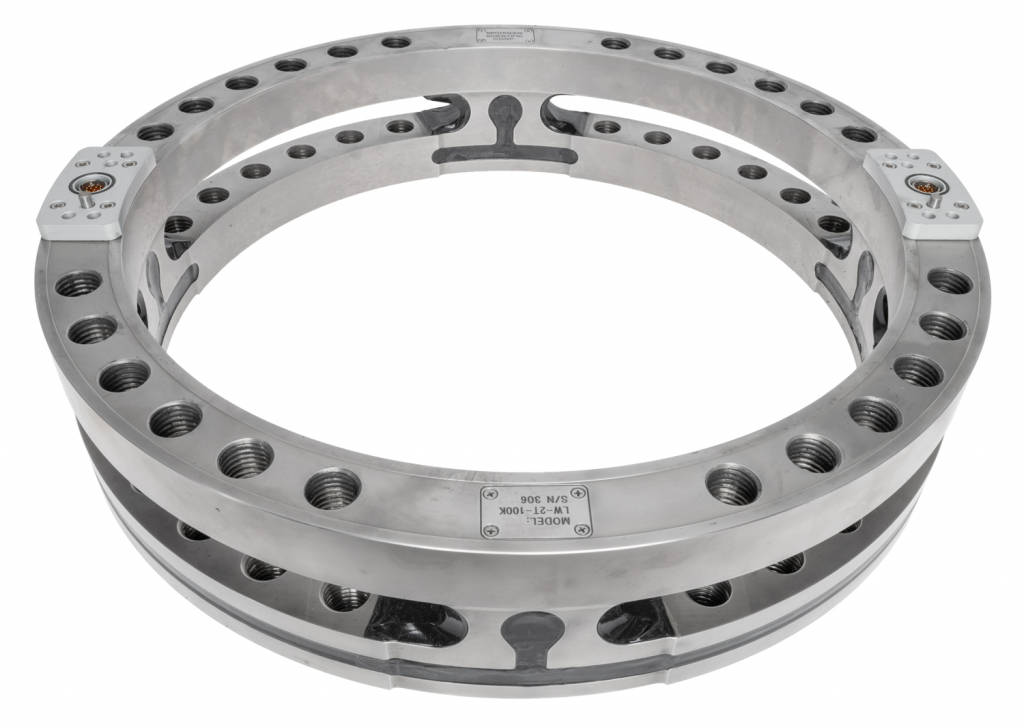

Transductor de fuerza de rueda de servicio pesado modelo LW-2T-100K

Caracteristicas

  • Capacidad de carga radial de 100,000 445 lbf (XNUMX kN)
  • Capacidad lateral de 50,000 lbf (222 kN) en el parche de neumáticos
  • Proporciona 3 medidas de momento y 3 de fuerza
  • Mide las aceleraciones X y Z
  • Mide las cargas combinadas para un juego de ruedas dobles o un neumático único
  • Se adapta a ruedas de 22.5 pulgadas y más grandes
  • Ambientalmente protegido
  • Temperatura compensada
  • Construcción robusta de acero inoxidable

Descripción

El transductor de fuerza de las ruedas (WFT) LW-2T-100K es capaz de medir todas las fuerzas y momentos de las ruedas en camiones Clase 8, vehículos todoterreno grandes y equipos pesados. Proporciona señales de salida independientes para fuerzas verticales, laterales y longitudinales, así como momentos de inclinación, dirección y torsión. Completamente resistente a la intemperie, es ideal para mediciones dentro y fuera de la carretera en todas las condiciones climáticas. También se puede utilizar para monitorear y controlar pruebas de laboratorio. Un sensor mide las cargas combinadas para un juego de ruedas dobles o un neumático único.

Cuando se utiliza un anillo colector externo, el paquete del amplificador se monta fácilmente en el transductor. Amplifica y digitaliza las señales del transductor antes de que pasen por el anillo colector. Los conjuntos de anillos colectores de Michigan Scientific son conocidos en todo el mundo por su calidad de señal y su diseño robusto.

La caja de interfaz de usuario CT3 realiza transformación de coordenadas y corrección de diafonía en tiempo real y proporciona salidas de señal CAN FD, CAN2.0 y Ethernet. Las salidas de señal analógica y EtherCAT también están disponibles con módulos opcionales. Una página web integrada a la que se accede a través de USB permite al usuario configurar fácilmente el sistema WFT. Una pantalla frontal indica información importante y proporciona instrucciones al usuario.
