Paquete de instrumentación de ruedas (WIP)

Caracteristicas

  • Resistente a la intemperie cuando se usa con anillo deslizante MSC
  • Excitación de puente de precisión de 5 o 10 voltios
  • La excitación del puente se puede controlar de forma remota
  • La señal amplificada de la galga extensométrica tiene un voltaje de alto nivel
  • Termopares disponibles en los tipos K, J, E y T
  • Señales TC amplificadas a 10 mV / degC
  • Se acopla a la mayoría de los patrones de tacos de las ruedas

Descripción

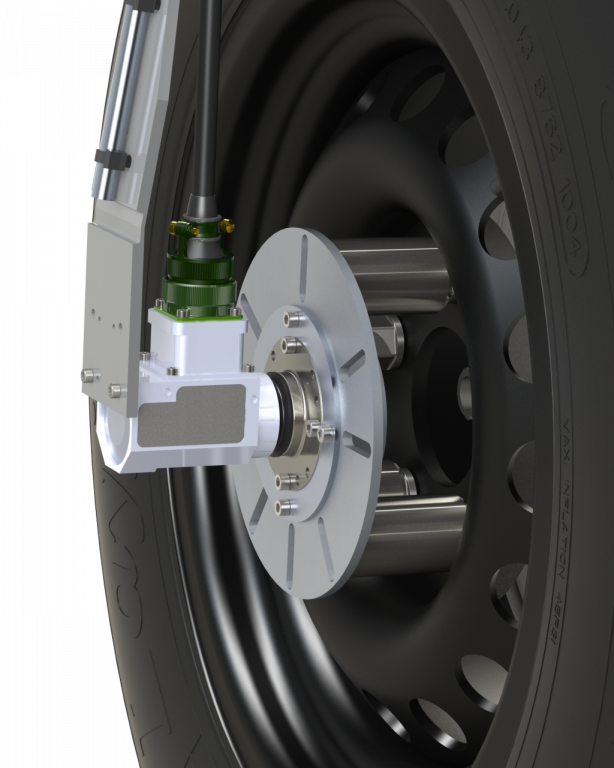

El Paquete de instrumentación de ruedas (WIP) es una combinación del amplificador de banda extensométrica de precisión de Michigan Scientific y dos amplificadores de termopar de precisión. Michigan Scientific WIP es ideal para recopilar datos en aplicaciones de ruedas y se monta fácilmente en la rueda de un cliente mediante MSC componentes de montaje de la rueda. Los amplificadores están integrados en una carcasa resistente de bajo perfil que, cuando se utiliza con anillos colectores de Michigan Scientific, es resistente a la intemperie. El WIP permite que el conjunto se monte en una variedad de patrones de pernos de rueda. Esta configuración mejora en gran medida la calidad de la señal porque el amplificador está ubicado más cerca del sensor, lo que reduce los errores debidos a cables conductores largos, variaciones de resistencia del conector e interferencia electromagnética.

El amplificador de galgas extensométricas incorporado proporciona una excitación del puente de galgas extensométricas y amplificación de la señal. Estos amplificadores incorporan un suministro de excitación de puente de baja deriva de precisión, un amplificador diferencial estable y una resistencia de calibración de derivación activada de forma remota para la verificación del intervalo del sistema. El amplificador de termopar incorporado proporciona compensación de unión fría y amplificación de señal para dos sensores de termopar. Todos los componentes del conjunto son duraderos y están diseñados para resistir entornos de prueba rigurosos. Este sistema se utiliza normalmente para aplicaciones de ruedas; sin embargo, es adecuado para otras aplicaciones en las que se requiere instrumentación resistente a la intemperie. El WIP tiene muchas configuraciones para adaptarse a una amplia variedad de aplicaciones de prueba, incluidas las interfaces de sensor no amplificadas.

Documentos

Aplicaciones
